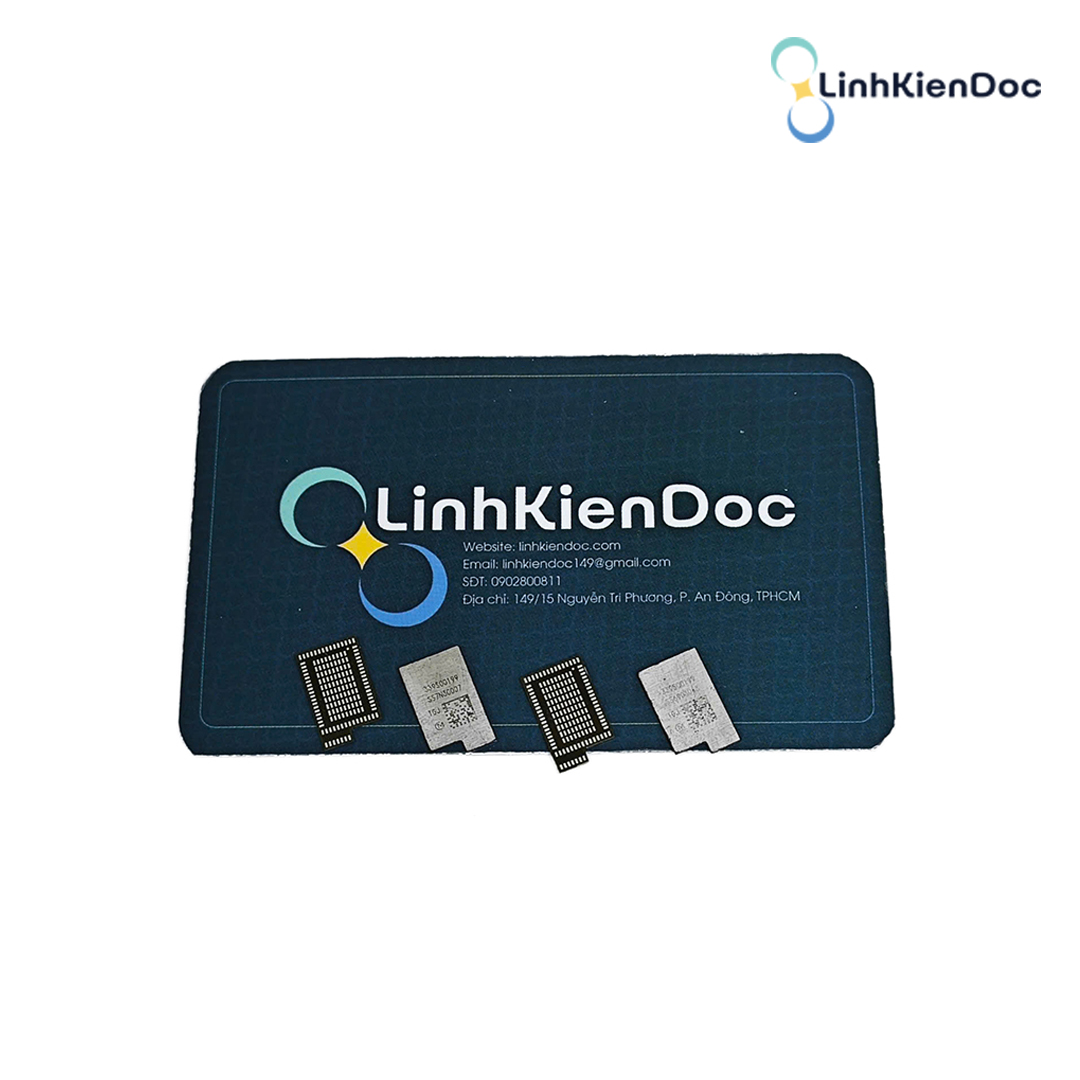

IC Wifi 339S00199 dùng chung iPhone 7 / iPhone 7 Plus chuẩn zin bóc máy (A1660, A1778, A1661, A1784)

Trên bo mạch chủ của iPhone 7 và 7 Plus, bộ đôi tính năng kết nối không dây (Wifi và Bluetooth) được tích hợp chung trên một con chip duy nhất mang mã 339S00199. Do đặc thù thiết kế nằm gần khu vực tản nhiệt của CPU, IC này thường xuyên phải hoạt động trong môi trường nhiệt độ cao. Khi máy bị rơi rớt mạnh, vô nước hoặc lão hóa theo thời gian, IC Wifi rất dễ bị hở chân chì (chân gầm) hoặc chết mạch bên trong. Khi thiết bị xuất hiện tình trạng nút gạt Wifi bị mờ (ẩn Wifi), Bluetooth quay vòng vòng không tìm thấy thiết bị, việc đục và thay thế IC Wifi 339S00199 mới là nghiệp vụ phần cứng cấp độ 3 đòi hỏi tay nghề cao của kỹ thuật viên.

Đặc tính kỹ thuật của IC Wifi 339S00199 chuẩn zin bóc máy

Sửa chữa phần cứng trên mainboard (Motherboard Repair) luôn tiềm ẩn rủi ro “chữa lợn lành thành lợn què” nếu thợ sử dụng linh kiện IC lô, IC đóng lại kém chất lượng không chịu được nhiệt độ khò hàn.

IC nguyên bản, chịu nhiệt độ khò hàn cao

Sản phẩm IC Wifi 339S00199 phân phối tại kho là hàng zin bóc máy (Pulled from original device) từ các mainboard xác iCloud. Ưu điểm tuyệt đối của IC bóc máy là khả năng chịu nhiệt cực kỳ tốt. Thợ có thể khò ở mức nhiệt 350 – 380 độ C để đóng IC xuống main mà không sợ IC bị phù nổ hay chết ngỏm như các loại IC lô Trung Quốc. Các chân tiếp xúc (pad) dưới gầm IC vẫn còn nguyên vẹn lớp mạ vàng, giúp quá trình làm chân chì (reball) trở nên dễ dàng và ăn chì tuyệt đối.

Khả năng dùng chung cho toàn bộ dòng 7/7 Plus

Thiết kế kiến trúc bo mạch của Apple cho phép sử dụng chung mã IC này cho toàn bộ dải sản phẩm thuộc thế hệ iPhone 7. Cụ thể, anh em thợ có thể đóng chung con IC này cho các model: iPhone 7 (A1660, A1778, A1779) và iPhone 7 Plus (A1661, A1784, A1785, A1786). Sự đồng bộ này giúp cửa hàng tiết kiệm đáng kể chi phí lưu kho vật tư, chỉ cần ôm một mã IC là có thể xử lý mượt mà cho cả 2 dòng máy.

Mẹo nghiệp vụ thợ khi đục và thay IC Wifi 339S00199

Thay IC Wifi trên iPhone 7/7 Plus không chỉ đơn thuần là tháo ra lắp vào, mà nó còn liên quan mật thiết đến bảo mật phần mềm (Mac Address) của Apple.

Đục IC và dọn sạch keo đen gầm

Apple đổ một lớp keo tản nhiệt (keo đen – Underfill) cực kỳ cứng xung quanh và dưới gầm IC Wifi 339S00199. Thợ cần sử dụng mũi khò nhiệt độ vừa phải kết hợp dao mổ để cạo sạch lớp keo viền trước. Sau đó mới tăng nhiệt để bốc IC lên. Quá trình bốc IC phải đi kèm việc dọn sạch keo đen dưới gầm mainboard bằng mỏ hàn và dây hút chì. Nếu quá tay, anh em sẽ làm đứt các đường mạch ngầm (pad) trên main, dẫn đến phải câu dây đồng rất mất thời gian. Nếu quá trình sửa main làm hỏng các linh kiện ngoại vi, anh em có thể lấy ngay Chuông iPhone 12 Pro Max (nếu đang làm dòng 12PM) hoặc các cụm cáp sạc thay thế sẵn có tại kho.

Unlock Wifi (Đồng bộ địa chỉ MAC) trên ổ cứng

Đây là bước cực kỳ quan trọng. IC Wifi của Apple bị trói buộc (Bind) với ổ cứng (NAND Flash) bằng địa chỉ MAC. Khi bạn đóng một con IC Wifi mới vào, máy sẽ có Wifi nhưng không thể gạt bật lên được. Anh em thợ bắt buộc phải tháo luôn ổ cứng ra, đưa vào đế Box (như JC, iRepair) để bấm lệnh “Unlock Wifi” (Unbind Wifi), sau đó đóng ổ cứng lại vào main thì IC Wifi mới mới bắt đầu hoạt động.

Nguồn cung sỉ IC Wifi 339S00199 zin bóc máy tại LINHKIENDOC

Làm phần cứng đã cực, dính phải IC lỗi còn cực gấp trăm lần. Tại kho bãi của chúng tôi, mọi lô hàng IC Wifi 339S00199 đều được bóc tách bởi đội ngũ kỹ thuật viên lành nghề, đảm bảo không mẻ góc, không xước bụng IC và chân gầm còn nguyên vẹn 100%.

Đồng hành cùng hàng ngàn trung tâm sửa chữa suốt hơn 10 năm, hệ thống của chúng tôi tự hào là nguồn cung cấp linh kiện iPhone linh kiện vi mạch (IC) đa dạng và chuẩn xác nhất. Quý cửa hàng tại TPHCM có thể ghé trực tiếp kho tại 149/15, Nguyễn Tri Phương, Phường An Đông, TPHCM để kiểm tra vỉ IC. Cần báo giá sỉ, gửi hàng hỏa tốc đi tỉnh, nhấc máy gọi ngay hotline 0902800811. Có LINHKIENDOC cửa hàng linh kiện điện thoại uy tín HCM hậu thuẫn vật tư, anh em thợ tự tin nhận mọi pan bệnh phần cứng khó nhằn nhất!

Giải đáp thắc mắc về IC Wifi 339S00199 FAQ

IC Wifi này có đóng chung cho iPhone 6S hoặc 8 Plus được không?
Hoàn toàn không được. Mã chip 339S00199 chỉ được Apple sử dụng cho cấu trúc bo mạch của thế hệ iPhone 7 và 7 Plus. Dòng iPhone 6S sử dụng IC mã 339S00043, còn dòng iPhone 8/8 Plus sử dụng module Wifi tích hợp khác. Việc đóng sai mã IC không những máy không nhận kết nối mà còn có thể gây chạm chập đường nguồn VCC_MAIN trên bo mạch.

Tôi thay IC Wifi mới xong, máy kết nối Wifi bình thường nhưng sóng rất yếu, đứng xa cục router 2 mét là rớt mạng?
Nếu IC Wifi đã hoạt động (bật tắt được, dò thấy mạng) nhưng sóng yếu, thì lỗi không nằm ở con IC bạn vừa thay. Nguyên nhân 99% nằm ở cụm anten Wifi (dây sóng) gắn trên vỏ sườn chưa được tiếp xúc tốt với mainboard, hoặc cuộn dây lọc sóng (Filter) nằm sát IC Wifi đã bị đứt, bay mất trong quá trình bạn khò đục IC. Cần kiểm tra lại các linh kiện râu ria xung quanh IC Wifi.

Bắt buộc phải có Box nạp ổ cứng (JC/iRepair) thì mới thay được IC Wifi iPhone 7 đúng không?
Chính xác. Khác với các dòng iPhone 6/6 Plus trở xuống (thay IC Wifi là ăn ngay), từ thế hệ iPhone 6S trở lên, Apple đã áp dụng cơ chế khóa địa chỉ MAC (Unbind). Dù bạn có đóng IC Wifi zin bóc máy chuẩn nhất vào, nếu không dùng Box để tháo ổ cứng ra (hoặc dùng cáp DCSD cắm vào máy tính) để nạp lệnh “Unlock Wifi”, thì IC Wifi đó mãi mãi bị mờ (bị ẩn) không thể sử dụng.
